摘要

光學儀器作為精密設備，其包裝設計需兼顧防護性能、運輸安全、環保要求及品牌價值傳遞。本報告從材料選擇、結構設計、防震防潮技術、智能化應用及環保趨勢等維度，系統分析光學儀器包裝設計的核心要點，并結合行業案例與標準規范，提出優化策略。

一、包裝設計的基礎原則

1.1 安全性優先

光學儀器對振動、沖擊、溫濕度變化及靜電敏感，包裝設計需確保產品在運輸中免受損壞。例如，高精度光學設備（如光刻物鏡、激光陀螺）的峰值加速度需控制在1.5–3G以內，包裝材料需具備低動態剛度與高能量吸收能力。

1.2 經濟性與環保性平衡

在保證安全的前提下，需降低包裝成本并減少環境影響。歐盟《綠色包裝指令》要求2026年起再生材料含量不低于30%，推動行業采用納米纖維素氣凝膠、石墨烯增強彈性體等可持續材料。

1.3 品牌價值傳遞

包裝設計需與品牌形象一致，通過色彩、字體、圖案等元素強化品牌認知。例如，庫博光學包裝設計通過光學效果與材料選擇，提升產品質感與品牌高端形象。

二、包裝材料的選擇與應用

2.1 緩沖材料

泡沫塑料：聚乙烯（EPE）、聚氨酯（PU）泡沫是常用緩沖材料，但需根據設備特性選擇。例如，半導體光刻機投影物鏡組件采用多層復合緩沖結構（外層碳纖維殼體+中層梯度密度PU泡沫+內層真空吸附硅膠墊），振動傳遞率低于0.15。

氣墊膜與珍珠棉：氣墊膜通過“空氣彈簧”結構抵御震動，珍珠棉則以優異抗震防潮性能保護濕度敏感設備。

2.2 結構加固材料

瓦楞紙板與蜂窩紙板：瓦楞紙板適用于小型設備，蜂窩紙板以仿生結構分散壓力，常用于大型精密儀器中層加固。

工程塑料與金屬卡扣：對重型設備（如數控機床），通過計算重心設置固定點，使用綁帶或卡扣緊固。

2.3 防潮與防靜電材料

鋁箔防潮袋：隔絕濕氣，配合干燥劑與濕度指示卡維持箱內干燥。

防靜電泡沫與導電泡棉：導出靜電，防止電子元件損壞，適用于含電路板的光學儀器。

三、包裝結構設計要點

3.1 分層防護結構

儀器本體防護層：用防靜電布或海綿包裹表面，突出接口處加裝保護罩。

內層防震層：填充EPE珍珠棉或氣墊膜，切割貼合儀器輪廓。

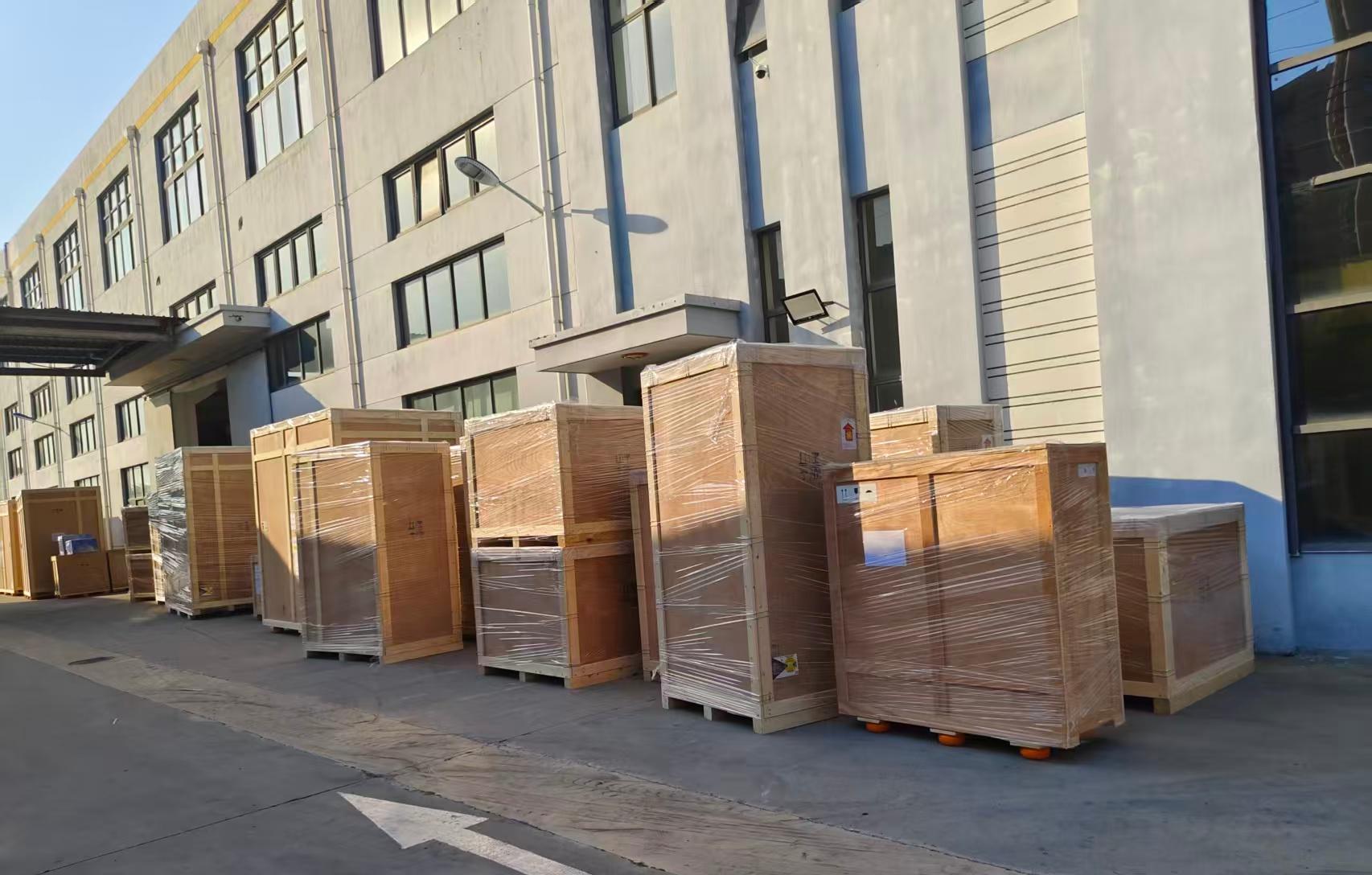

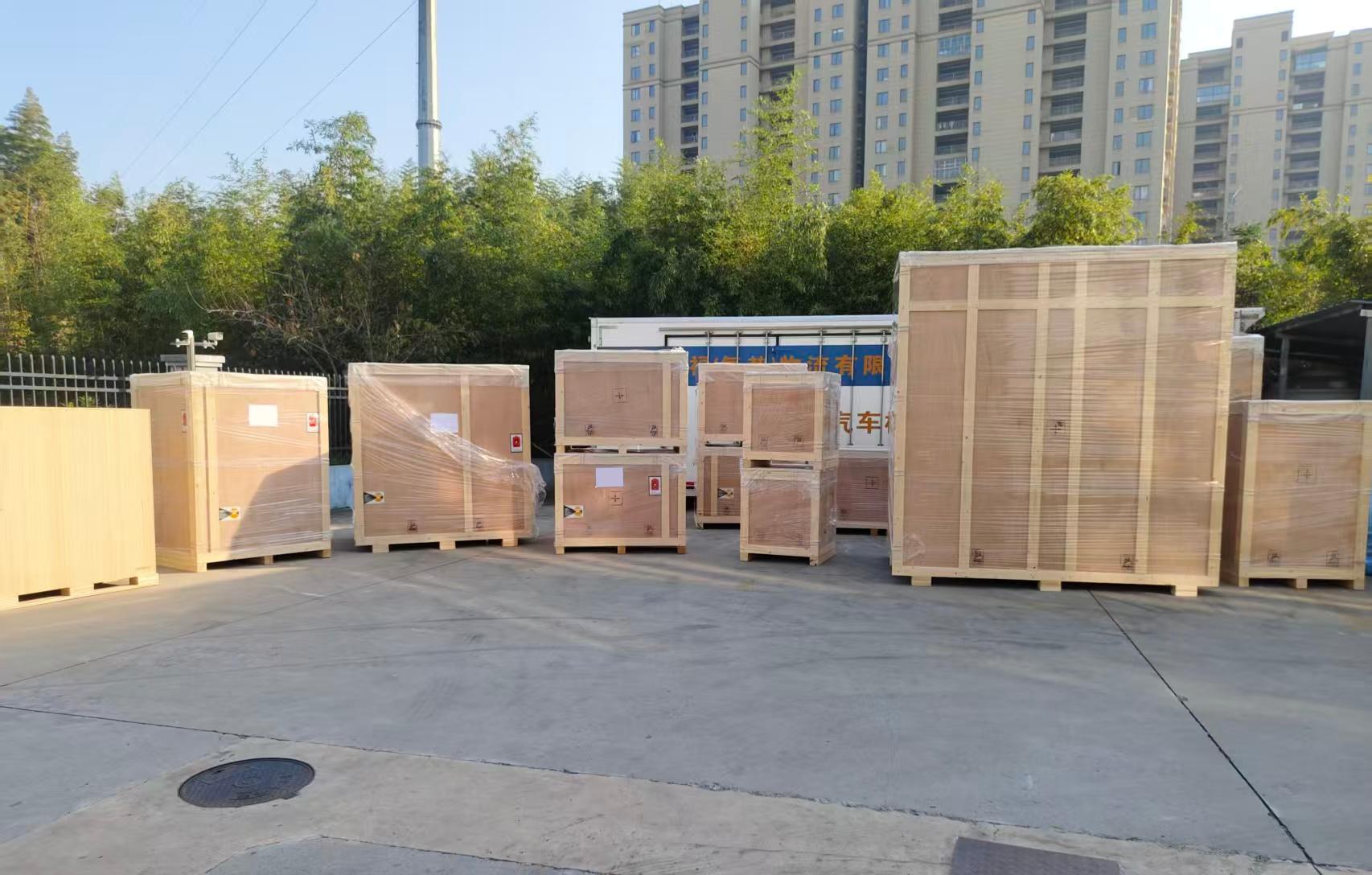

中層加固層：五層以上瓦楞紙箱或木質框架，內部填充蜂窩紙板或氣柱袋。

外層防護層：纏繞拉伸膜增強抗撕裂性，重型貨物加裝打包帶。

3.2 重心平衡與尺寸適配

重心評估：將重部件置于底部，偏高儀器增加配重塊并固定。

緩沖空間：箱內預留3–5cm空間，多件儀器同箱時用隔板分隔。

3.3 標識與警示設計

易碎標識：外箱四面標注“Fragile”，尺寸不小于10cm×10cm。

方向標識：標注“This Side Up”箭頭，確保儀器正放。

特殊警示：含鋰電池設備粘貼UN3373標簽，符合國際運輸規定。

四、防震防潮與智能化技術應用

4.1 防震防潮關鍵技術

緩沖材料組合：EPE珍珠棉（密度≥30kg/m3，厚度≥5cm）包裹光學鏡頭，氣墊膜填充間隙。

防潮密封：鋁箔復合膜阻隔濕氣，真空包裝或充入干燥惰性氣體保護高精度設備。

防塵設計：密封膠條阻止灰塵進入，通風孔安裝防塵網。

4.2 智能化包裝趨勢

物聯網追蹤：內置震動傳感器、溫濕度傳感器，實時監測運輸環境，數據超限預警并調整路線。

數字孿生系統：通過IoT傳感器與云端LSTM模型預測運輸風險，縮短開發周期41%，提升材料利用率18%。

五、環保與可持續發展要求

5.1 綠色材料應用

可降解材料：生物降解泡沫塑料、再生紙板減少環境污染。

模塊化設計：提高包裝重復使用率，優化結構減少材料用量。

5.2 循環利用體系

回收再利用：建立包裝材料回收機制，降低全生命周期碳足跡。

六、未來趨勢與優化建議

7.1 技術融合方向

可編程材料：自適應包裝通過形狀記憶聚合物（SMP）與相變材料（PCM）集成，實現動態環境響應。

量子傳感設備包裝：零微振動超潔凈包裝需求爆發，推動新型緩沖材料研發。

7.2 區域化供應鏈重構

地緣政治擾動下，本地化制造機遇凸顯，需建立區域化包裝生產基地以降低物流風險。

7.3 持續改進策略

動態權重評估模型：引入“防護–成本–可持續”三維平衡框架，量化分析全生命周期碳足跡與回收經濟性。

市場測試與反饋：通過模擬運輸測試（如1.2米垂直墜落、50kg壓力持續10秒）優化包裝方案，并結合用戶反饋迭代設計。

結論

光學儀器包裝設計需以安全性為核心，兼顧經濟性、環保性與品牌價值傳遞。通過材料創新、結構設計優化及智能化技術應用，可顯著提升運輸防護性能并降低環境影響。未來，隨著可編程材料、量子傳感技術及區域化供應鏈的發展，光學儀器包裝將向多功能復合化、綠色可持續方向演進。企業需緊跟標準升級與技術創新，構建差異化競爭力以占據市場先機。
